合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 不同類型的堿、pH值對(duì)孤東油田原油界面張力的影響（下）
> ?什么是表面張力？表面張力儀的結(jié)構(gòu)組成、測(cè)試過(guò)程、校準(zhǔn)方法、分類及應(yīng)用
> BOPP薄膜制備，印刷表層的表面張力多少合適
> 連鑄結(jié)晶器內(nèi)渣鋼兩相表面張力和界面張力的演變行為與機(jī)制
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測(cè)定（一）
> 表面張力儀的三大功能
> 甜菜堿型兩性表面活性劑與有機(jī)膦酸鹽防垢復(fù)配，有效降低樁西原油體系油-水動(dòng)態(tài)界面張力
> 滴體積法分析TODGA/HNO3體系萃取La3+過(guò)程中界面張力變化影響因素（一）
> 一種耐超高溫酸液體系、制備方法及其應(yīng)用
> 礦井瓦斯防治：表面活性劑溶液表面張力、泡沫特性及對(duì)甲烷緩釋效應(yīng)（二）
推薦新聞Info
-
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（二）
> 反離子鹽KBr濃度對(duì)酰胺基陽(yáng)離子Gemini表面活性劑的表/界面活性的影響（一）
> 典型離子型與非離子型起泡劑的界面行為對(duì)泡沫性能的影響機(jī)制
> 新無(wú)氰白銅錫電鍍液及電鍍方法可降低表面張力，促進(jìn)鍍液對(duì)復(fù)雜工件的潤(rùn)濕
> 一種耐超高溫酸液體系、制備方法及其應(yīng)用
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（四）
> 復(fù)合驅(qū)中聚合物與陰離子表面活性劑的協(xié)同作用研究
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——結(jié)果、結(jié)論
> 化學(xué)組成對(duì)無(wú)堿鋁硼硅OLED基板玻璃表面張力的影響——摘要、實(shí)驗(yàn)方法
> 納米滲吸驅(qū)油劑種類、降低界面張力和改變潤(rùn)濕性的能力等機(jī)理研究（三）
中性聚合物鍵合劑(NPBA)與奧克托今(HMX)界面張力測(cè)定及應(yīng)用效果（三）
來(lái)源：兵工學(xué)報(bào) 瀏覽 707 次 發(fā)布時(shí)間:2025-06-13
2.2 NPBA與HMX界面作用的實(shí)驗(yàn)結(jié)果
2.2.1 NPBA與HMX的粘附功和界面張力
采用動(dòng)態(tài)接觸角測(cè)試儀的Wilhelmy吊片法和Modified washburn法，分別測(cè)試了合成的3種NPBA和HMX在不同液體中的接觸角θ，結(jié)果見(jiàn)表3.

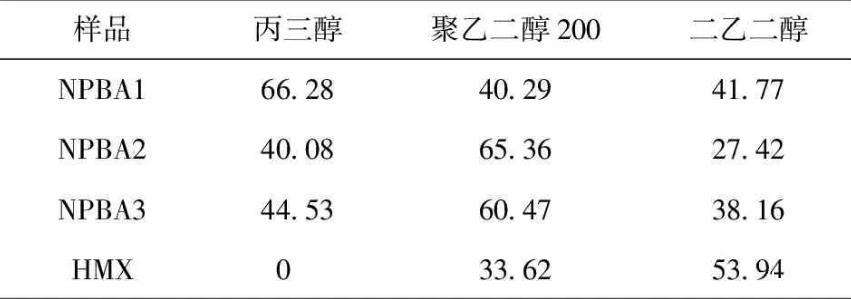

表3 NPBA和HMX在不同液體中的接觸角

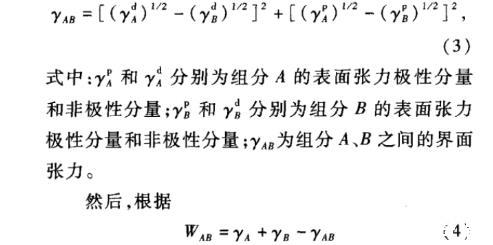

由表3中測(cè)試結(jié)果，應(yīng)用Owens-Wendt-Rabel-Kaelble(OWRK)表面張力計(jì)算方法，分別擬合得到3種NPBA和HMX的表面張力γ、極性分量γp和非極性分量γd(結(jié)果見(jiàn)表4)，計(jì)算公式如下：

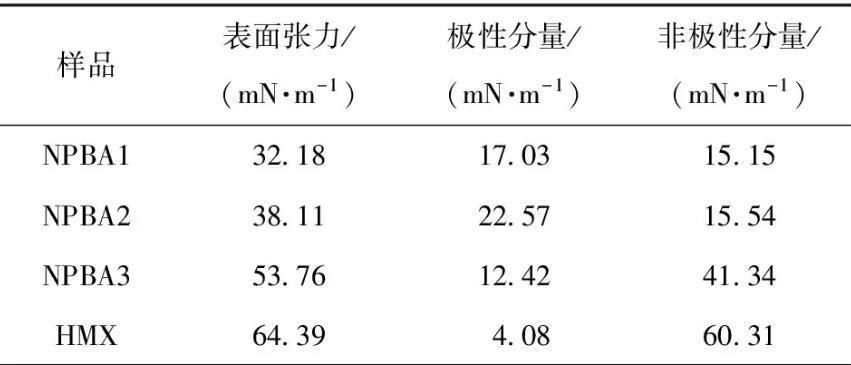

表4 NPBA和HMX的表面張力
由表4中測(cè)試結(jié)果，計(jì)算得到3種NPBA分別與HMX之間的界面張力γAB為
計(jì)算得到3種NPBA分別與HMX之間的粘附功WAB.界面張力和粘附功計(jì)算結(jié)果見(jiàn)表5.

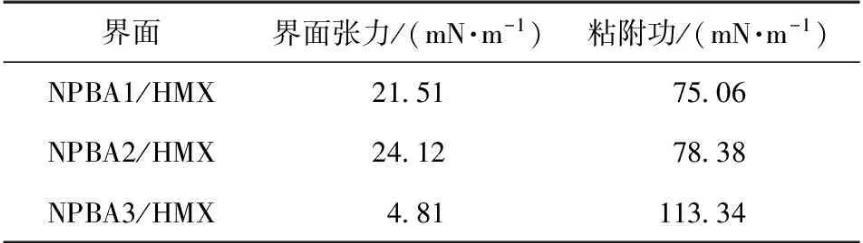

表5 NPBA與HMX之間的界面張力和粘附功
由表5可知，NPBA3與HMX的粘附功最大(113.34 mN/m)，且界面張力最小(4.81 mN/m)，表明3種NPBA中NPBA3與HMX的浸潤(rùn)性(粘結(jié)性)最好，且外力破壞粘接界面需做的功(粘結(jié)強(qiáng)度)最大。與NPBA1相比，雖然NPBA2與HMX的粘附功相對(duì)較大(分別為75.06 mN/m和78.38 mN/m)，但其界面張力相對(duì)也大(分別為21.51 mN/m和24.12 mN/m)，表明NPBA2與HMX的粘結(jié)強(qiáng)度大于NPBA1，但浸潤(rùn)性略弱。
從上述實(shí)驗(yàn)結(jié)果可知，用—COOCH2CH2OH基團(tuán)取代—COOCH3基團(tuán)(用HEA取代MA鏈節(jié))，或增加—CN基團(tuán)數(shù)量(增加AN鏈節(jié))，NPBA更容易吸附于HMX顆粒表面，增強(qiáng)了二者間的粘結(jié)性；同時(shí)，增加—CN基團(tuán)數(shù)量，或用—COOCH3基團(tuán)取代—COOCH2CH2OH基團(tuán)，有利于NPBA在HMX顆粒表面浸潤(rùn)和鋪展，增強(qiáng)了二者間的親和性。
2.2.2 NPBA對(duì)推進(jìn)劑力學(xué)性能的影響
分別在-40℃、20℃、50℃溫度條件下，采用單向拉伸實(shí)驗(yàn)得到了含與不含NPBA推進(jìn)劑的最大拉伸強(qiáng)度σm和最大伸長(zhǎng)率εm，其結(jié)果見(jiàn)表6.
由表6可知，加入NPBA后，推進(jìn)劑的強(qiáng)度得到不同程度的提高，表明3種NPBA均有效吸附于HMX顆粒表面，并與固化劑發(fā)生交聯(lián)反應(yīng)，從而顯著提高了推進(jìn)劑的強(qiáng)度。3種NPBA中，NPBA3提高推進(jìn)劑強(qiáng)度的程度最為顯著，NPBA2次之，NPBA1再次，與粘附功的大小次序一致。
此外，比較表6中的伸長(zhǎng)率數(shù)據(jù)可知，相對(duì)于NPBA1和NPBA3，—OH基團(tuán)數(shù)量最多的NPBA2提高推進(jìn)劑伸長(zhǎng)率的程度最小，原因可能是—OH基團(tuán)數(shù)量過(guò)多導(dǎo)致鍵合劑與粘結(jié)劑過(guò)度交聯(lián)，反而對(duì)推進(jìn)劑的伸長(zhǎng)率造成不利影響。

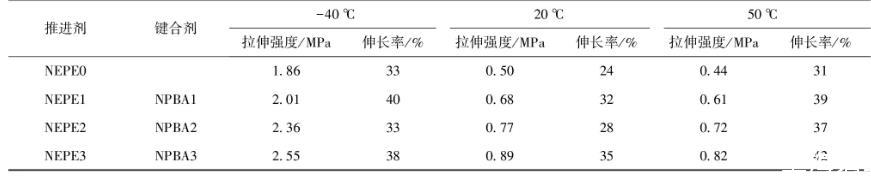

表6 NPBA對(duì)推進(jìn)劑力學(xué)性能的影響
上述實(shí)驗(yàn)結(jié)果與2.1節(jié)中模擬結(jié)果相符，結(jié)合能與粘附功之間存在對(duì)應(yīng)關(guān)系，即NPBA與HMX的結(jié)合能越大其粘結(jié)性能越好，增加推進(jìn)劑強(qiáng)度的效果越好。
3結(jié)論
1)HMX與NPBA界面原子間存在近程、遠(yuǎn)程范德華力和氫鍵作用力，這些作用力的強(qiáng)弱與—CN基團(tuán)的數(shù)量、—COOCH2CH2OH基團(tuán)的數(shù)量及其空間位阻作用有關(guān)。
2)NPBA與HMX的粘附功與結(jié)合能之間存在對(duì)應(yīng)關(guān)系，即二者間的粘附功越大其結(jié)合能越大；用—COOCH2CH2OH基團(tuán)取代—COOCH3基團(tuán)，或增加—CN基團(tuán)數(shù)量，整體上增強(qiáng)了NPBA與HMX晶體的界面作用力，使復(fù)合體系結(jié)合能增加，推進(jìn)劑強(qiáng)度增大。
3)本文采用的MD模擬方法對(duì)于研究NPBA與HMX之間的界面作用具有較高的準(zhǔn)確度，可用于指導(dǎo)NPBA分子設(shè)計(jì)。
